En banc d’essai, la mesure de couple est souvent considérée comme acquise dès lors que le capteur de couple est précis et correctement étalonné. En pratique, de nombreux écarts apparaissent entre les valeurs attendues et les résultats mesurés. La cause n’est pas toujours le capteur. Les déformations parasites — invisibles à première vue — peuvent introduire des erreurs significatives, parfois sans alerte évidente.
Objectif de cet article : identifier les sources de ces erreurs, comprendre leurs mécanismes et mettre en place des bonnes pratiques pour fiabiliser la mesure de couple sur banc d’essai.
Pourquoi la mesure de couple est particulièrement sensible sur un banc d’essai
La mesure de couple sur banc d’essai s’effectue rarement dans des conditions idéales. Contrairement à une configuration théorique, un banc réel cumule :
- des chaînes mécaniques complexes (arbres, accouplements, paliers),
- des interfaces multiples susceptibles d’introduire des contraintes,
- des conditions dynamiques (démarrages, inversions, cycles rapides).
Le couple « pur » est souvent superposé à d’autres efforts mécaniques. Sans une conception et une instrumentation adaptées, la mesure devient sensible aux perturbations et la justesse de mesure se dégrade, même si la répétabilité semble correcte.
Déformations parasites : de quoi parle-t-on exactement ?
Définition opérationnelle
On parle de déformations parasites lorsque des efforts autres que le couple utile sollicitent le capteur :
- flexion,
- traction / compression,
- efforts radiaux,
- désalignements axiaux ou angulaires.
Ces efforts modifient l’état de contrainte du capteur de couple et polluent le signal de mesure.
Pourquoi elles passent souvent inaperçues
- Les valeurs restent plausibles et cohérentes entre essais.
- Le capteur ne présente aucun défaut apparent.
- Les dérives sont parfois attribuées au process plutôt qu’à l’instrumentation.
Les principales causes de déformations parasites en mesure de couple
Désalignement mécanique
Un désalignement mécanique, même faible, génère des efforts radiaux et de flexion. Ceux-ci se superposent au couple mesuré et provoquent des erreurs de mesure de couple proportionnelles à la rigidité et à la géométrie de l’ensemble.
Mauvais montage du capteur de couple
Le montage du capteur de couple est déterminant :
- interfaces mal usinées,
- contraintes résiduelles au serrage,
- accouplements inadaptés (trop rigides ou mal dimensionnés).
Ces défauts induisent des charges hors axe dès la mise en rotation.
Structure du banc d’essai
Une rigidité insuffisante du banc d’essai, du châssis ou des supports entraîne :
- des déformations sous charge,
- des vibrations structurelles,
- des variations de contraintes selon le régime de fonctionnement.
Conditions dynamiques
Les phases transitoires (accélérations rapides, inversions de sens, cycles courts) amplifient l’influence des efforts parasites et rendent la mesure de couple plus sensible.
Comment limiter les déformations parasites dès la conception du banc d’essai
Penser l’instrumentation avant le capteur
Le capteur n’est qu’un élément de la chaîne. La conception globale du banc d’essai — mécanique et instrumentation — doit être pensée en amont pour limiter les sollicitations indésirables.
Choix du type de capteur de couple
Le capteur de couple pour banc d’essai doit être sélectionné selon :
- sa tolérance aux efforts hors axe,
- sa technologie (sensibilité à la flexion, rigidité),
- son adéquation avec les conditions dynamiques attendues.
Interfaces mécaniques et accouplements
Les accouplements jouent un rôle clé :
- compenser les défauts d’alignement,
- filtrer certains efforts,
- préserver la justesse de la mesure sans dégrader la dynamique.
Découvrez notre gamme de capteur de couple
Bonnes pratiques de mise en œuvre et de validation
Les bonnes Vérifications mécaniques avant essais
- Contrôle précis de l’alignement.
- Vérification des jeux et des précontraintes.
- Inspection des interfaces de montage.
Validation métrologique en conditions réelles
- Essais à vide puis en charge.
- Comparaison de configurations (accouplements, rigidité).
- Analyse de la cohérence des résultats sur plusieurs régimes.
Interprétation critique des résultats
Une bonne répétabilité n’est pas une garantie de justesse. Il faut savoir identifier les signatures typiques d’une erreur de mesure liée aux efforts parasites : dérive avec la charge, dépendance au régime, hystérésis.

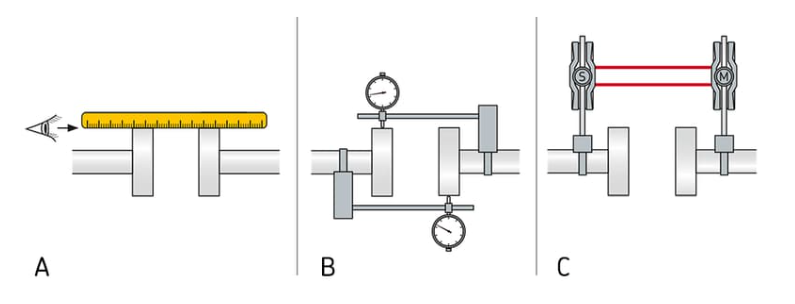

A : être droit
B : bonne distance
C : pas de déformation mécanique
Pourquoi une approche sur-mesure est souvent indispensable
Les bancs d’essai à fortes exigences (R&D, qualification, endurance) dépassent fréquemment les limites des solutions standards. Une approche sur-mesure, basée sur un sourcing multi-marques et une expertise terrain, permet :
- d’adapter la technologie de mesure,
- d’optimiser l’intégration mécanique,
- de fiabiliser la mesure sur toute la durée des essais.
La précision ne se décrète pas, elle se conçoit
Les déformations parasites sont l’une des principales causes d’erreurs en mesure de couple sur banc d’essai. Elles ne se corrigent pas par le seul choix d’un capteur plus précis, mais par une conception cohérente de l’ensemble mécanique et de l’instrumentation.
Une mesure fiable repose sur une compréhension fine des efforts en jeu, une mise en œuvre rigoureuse et une validation en conditions réelles.
Pourquoi faire appel à ARM pour vos problématiques de mesure de couple sur banc d’essai
La fiabilité d’une mesure de couple sur banc d’essai ne dépend pas uniquement du capteur sélectionné, mais de l’adéquation globale entre la technologie de mesure, l’architecture mécanique et l’usage réel du banc.
C’est précisément sur ce point que les déformations parasites apparaissent… et que les solutions standards montrent leurs limites.
ARM intervient auprès des industriels, bureaux d’études et laboratoires d’essais confrontés à ces problématiques complexes, avec une approche fondée sur :
- Une expertise multi-physique : couple, force, efforts combinés, contraintes mécaniques réelles.
- Un sourcing multi-marques : sélection de la technologie la plus adaptée au besoin, sans dépendance à un fabricant unique.
- Une approche orientée banc d’essai : compréhension fine des contraintes de montage, d’alignement, de rigidité et de dynamique.
- Un accompagnement technique en amont : analyse de l’application, identification des risques de déformations parasites, recommandations de mise en œuvre.
L’objectif n’est pas de “poser un capteur”, mais de sécuriser la justesse et l’exploitabilité des mesures, dès la phase de conception ou lors de l’évolution d’un banc d’essai existant.
Vous travaillez sur un projet de banc d’essai ou une application complexe de mesure de couple ?
Contactez ARM pour identifier la solution la plus adaptée à vos contraintes mécaniques, métrologiques et industrielles.
