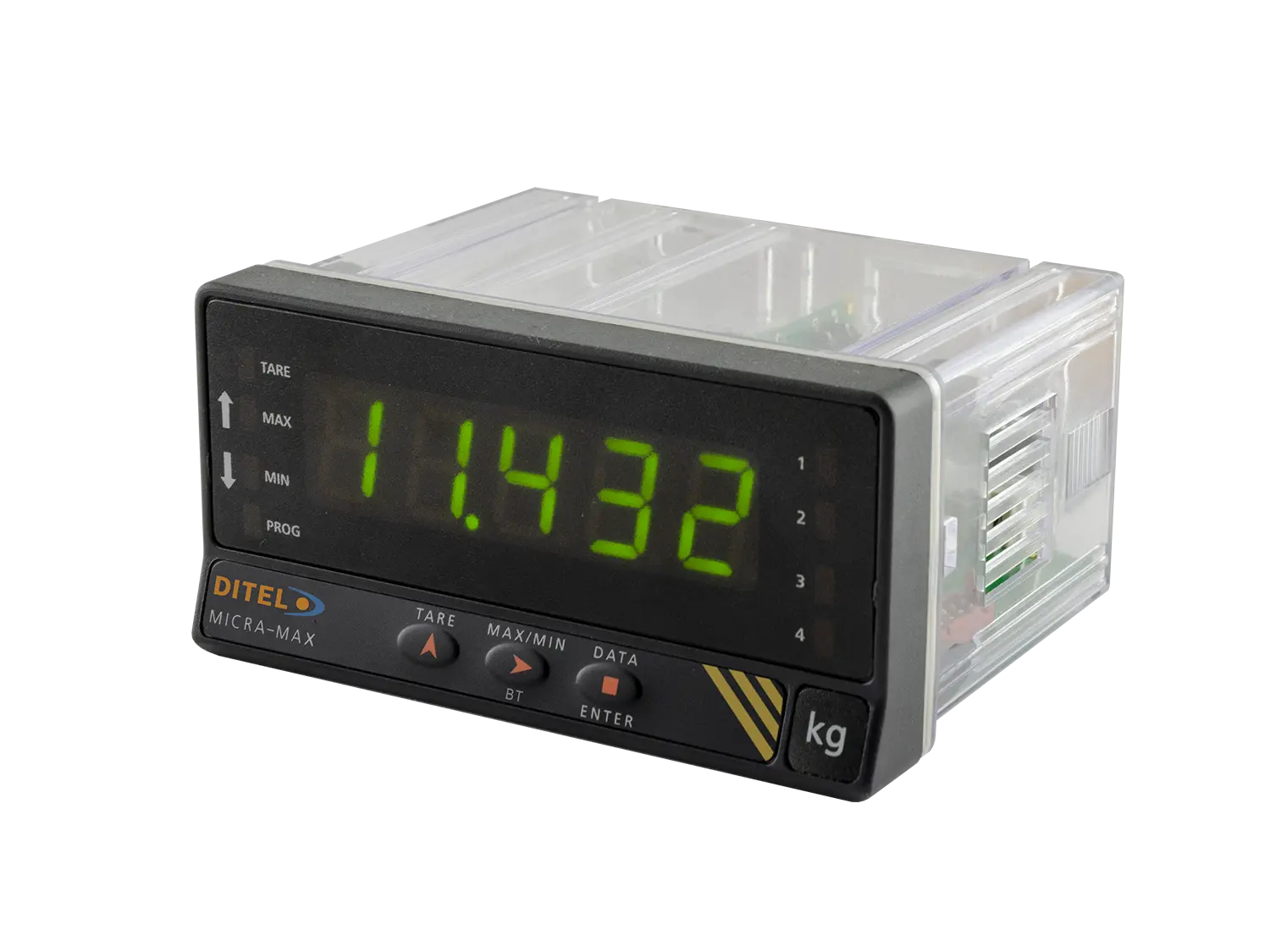

Mesure et affichage

• Conversion analogique-numérique : Sigma-Delta.
• Résolution de conversion : ±15 bits.
• Cadence de conversion : 20 mesures par seconde.
• Rafraîchissement de l’affichage : 20/s pour les entrées process, cellules de charge et Pt100 ; 10/s pour les thermocouples.
• Mise à l’échelle linéaire ou non linéaire sur 10 points.
• Deux niveaux de luminosité et couleur d’affichage programmable.
• Fonctions standard : tare, mémorisation du pic et de la vallée, réinitialisation et maintien de l’affichage.
• Coefficient de température : 100 ppm/°C ; temps de chauffe : 15 minutes.

Types d’entrées

• Tension de process : ±10 V DC, résolution 1 mV et impédance d’entrée 1 MΩ.
• Courant de process : ±20 mA DC, résolution 1 µA et impédance d’entrée 15 Ω.
• Cellule de charge : ±15 mV, ±30 mV ou ±150 mV ; résolution maximale 1 µV ; impédance d’entrée 100 MΩ.
• Excitation capteur disponible : 24 V, 10 V ou 5 V à 60 mA selon le type d’entrée.
• Sonde Pt100 : de -200 °C à +800 °C.
• Thermocouple J : de -150 °C à +1100 °C.
• Thermocouple K : de -150 °C à +1200 °C.
• Thermocouple T : de -200 °C à +400 °C.
• Thermocouple N : de -150 °C à +1300 °C.
• Échelles Celsius ou Fahrenheit ; résolution sélectionnable de 0,1° ou 1°.

Communication et configuration

• Ethernet RJ45 intégré.
• Bluetooth intégré pour la configuration depuis un smartphone avec l’application Ditel Connect.
• Serveur web intégré pour la configuration et la consultation instantanée des variables mesurées.
• Protocole MQTT pour communiquer avec un serveur MQTT ou utiliser l’abonnement optionnel Ditel Cloud.
• API REST pour accéder aux données et intégrer l’instrument à des applications tierces.
• Cartes de communication série RS232C (RS2) et RS485 (RS4) disponibles en option, de 1200 à 19200 bauds, avec protocoles ASCII, ISO1745 et Modbus RTU.
• Configuration possible depuis le clavier local, un PC via le serveur web ou un smartphone via Bluetooth.
• Verrouillage total ou sélectif des paramètres depuis le clavier ou le serveur web.

Sorties et fonctions de contrôle

• NMA : sortie analogique isolée 4-20 mA.
• NMV : sortie analogique isolée 0-10 V.
• 2RE : 2 relais SPDT 8 A sous 250 V AC ou 24 V DC.
• 4RE : 4 relais SPST 5 A sous 250 V AC ou 30 V DC.
• 4OP : 4 sorties NPN, 50 mA sous 50 V DC maximum.
• 4OPP : 4 sorties PNP, 50 mA sous 50 V DC maximum.
• Seuils programmables indépendamment en mode haut ou bas, avec temporisation ou hystérésis.
• Toutes les options de sortie sont optoisolées du signal d’entrée et de l’alimentation.

Alimentation et conditions d’utilisation

• MICRA-M MAX à alimentation universelle : 85 à 265 V AC ou 100 à 300 V DC.
• Consommation : 5 W sans option et 8 W maximum.
• Température de fonctionnement : de -10 °C à +60 °C.
• Température de stockage : de -25 °C à +80 °C.
• Humidité relative non condensée : moins de 95 % à 40 °C.
• Altitude maximale : 2000 m.
• Étanchéité en face avant : IP65.

Dimensions et montage

• Format 1/8 DIN : 96 × 48 × 60 mm.
• Découpe du panneau : 92 × 45 mm.
• Boîtier en polycarbonate conforme UL 94 V-0.
• Montage en panneau avec joint d’étanchéité et clips de fixation fournis.
• Connecteurs enfichables pour le câblage et quatre jeux d’étiquettes d’unités fournis.

Applications

Le MICRA-M MAX convient aux installations qui doivent afficher localement une mesure, appliquer des fonctions de contrôle et transmettre les données vers un autre système.

• Affichage et surveillance de signaux de process en tension ou en courant provenant de capteurs industriels.
• Affichage de mesures de pesage, de force ou de contrainte à partir d’un signal de cellule de charge.
• Surveillance locale de températures mesurées par Pt100 ou thermocouple.
• Déclenchement d’alarmes ou d’actions de contrôle à partir de seuils programmés.
• Transmission de données vers une supervision ou une application tierce par Modbus TCP/IP, MQTT ou API REST.
• Modernisation d’un équipement de panneau nécessitant à la fois un affichage local et un accès connecté aux données.

Accessoires compatibles

• Cartes relais 2RE et 4RE.
• Cartes de sorties optocouplées 4OP en NPN et 4OPP en PNP.
• Cartes de sorties analogiques NMA en 4-20 mA et NMV en 0-10 V.
• Cartes de communication série RS2 en RS232C et RS4 en RS485.
• Le MICRA-M MAX peut recevoir jusqu’à trois options simultanées, à raison d’une option analogique, d’une option de communication et d’une option relais ou optocouplée.
