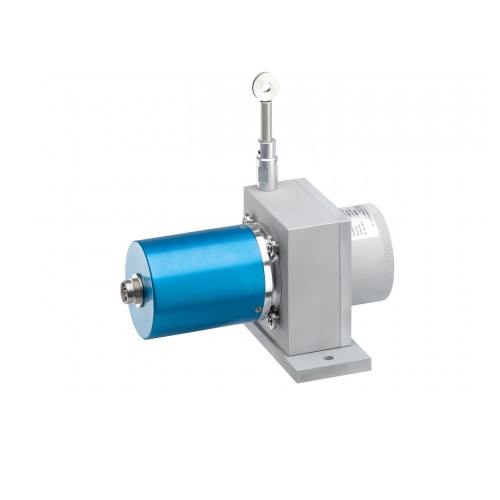

Les capteurs à câble de la série PTSA assurent une mesure linéaire de déplacement avec un signal proportionnel à la course et une installation mécanique simple.
Ils offrent une précision jusqu’à 0,1 % et un signal absolu disponible en mA, V ou potentiomètre.

Caractéristiques générales

• Plage de mesure : de 0…50 mm à 0…6000 mm selon le modèle
• Non-linéarité : ≤ ±0,50 % à ≤ ±0,10 % de la pleine échelle (EM)
• Répétabilité : ±0,05 % EM
• Niveau de protection : IP54 (jusqu’à IP67 en option)
• Température de fonctionnement : -20 à +80 °C
• Température de stockage : -30 à +80 °C
• Matériau du capteur : aluminium
• Matériau du câble : acier inoxydable
• Connexion : connecteur M12 (sortie câble possible)

Données électriques

• Sorties analogiques disponibles : potentiomètre, tension 0/5 V ou 0/10 V, courant 4/20 mA ou 0/20 mA
• Alimentation : de 6,5 à 27 VCC selon la version

Données mécaniques

• Course utile  : de 50 mm à 6000 mm
• Vitesse maximale du câble : 10 m/s
• Accélération maximale : jusqu’à 40 m/s²
• Diamètre du câble : 0,5 à 0,9 mm selon le modèle
• Poids : de 0,7 kg (PTSA1) à 3 kg (PTSA5)

Options disponibles

• Anodisation complète
• Fixation du câble par vis M4 ou chape
• Brosse de nettoyage intégrée
• Extension de câble de mesure intégrée
• Câble de mesure avec revêtement polyamide pour atmosphère poussiéreuse
• Orifices d’évacuation d’eau dans le corps du capteur
• Bloc chauffant (24 VDC / 2×20 W) pour environnements froids et humides
• Poulie d’angle intégrée
• Protection renforcée IP67
• Version en acier inoxydable 303/304

Applications

• Mesure de déplacement linéaire dans des environnements industriels
• Surveillance de position de vérins, presses ou axes mécaniques
• Contrôle de mouvement dans les machines spéciales ou bancs d’essais
• Intégration dans des systèmes d’automatisation et de métrologie industrielle

Accessoires compatibles

• A25 / A32 : aimants de fixation du câble (pour PTSA1)
• P40 / P70 : poulies d’angle pour orientation du câble
• RCMM / RCCC / RCOO : rallonges de câble (longueurs au mètre, combinaison d’attaches possible)
• Connecteurs femelles M12 droits ou coudés à 90°
