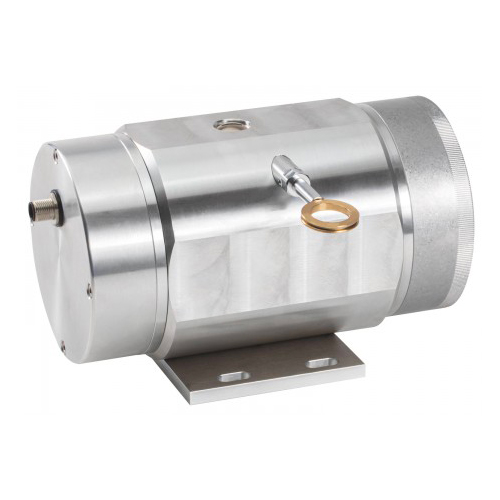

Les capteurs PTLA sont conçus pour offrir une mesure précise de déplacement avec une étendue de mesure allant de 0…10 m à 0…50 m. Ils fournissent un signal proportionnel au déplacement et sont idéaux pour les applications industrielles exigeant une haute précision (0.1 %).

• Étendue de mesure : de 0…10 m à 0…50 m
• Signal de sortie : mA, V, ou potentiomètre
• Précision : 0.1 %
• Montage mécanique simple
• Signal absolu : compatible avec les systèmes de contrôle industriels
• Vitesse maximale du câble : 10 m/s
• Accélération maximale : 2 à 5 m/s² selon le modèle
• Force de rappel du ressort : 12.5 N ou 22.5 N selon le modèle
• Diamètre du câble : 0.9 mm
• Matériau du câble : acier inoxydable
• Matériau du capteur : aluminium
• Indice de protection : IP65 (option IP67 disponible)
• Température de fonctionnement : -20°C à +80°C (option -30°C à +80°C disponible)
• Température de stockage : -30°C à +80°C
• Sorties électriques disponibles :
  • Potentiomètre 1 kΩ
  • 0/5 VCC
  • 0/10 VCC
  • 4/20 mA (2 ou 4 fils)
  • 0/20 mA (4 fils)
• Alimentation électrique :
  • 30 VCC max. pour sortie potentiomètre
  • 6.5…27 VCC pour sortie 0/5 VCC
  • 11…27 VCC pour sorties 0/10 VCC, 4/20 mA, et 0/20 mA
• Non-linéarité : ≤ ±0.15 % EM (option ≤ ±0.10 % EM)
• Répétabilité : ±0.05 % EM

Applications

• Mesure de déplacement dans les environnements industriels
• Contrôle de position dans les machines et équipements
• Automatisation et robotique
• Applications nécessitant une mesure fiable et précise de déplacement linéaire

Accessoires compatibles

• Aimant de fixation du câble : permet la fixation du câble sur une partie métallique
• Poulies de renvoi d’angle : pour orienter le câble dans l’axe du capteur
• Rallonge de câble : pour déporter le capteur de la zone de mesure, longueur disponible en multiple du mètre
• Brosse nettoyeur câble : pour les environnements poussiéreux
• Câble de mesure enrobé polyamide : pour les ambiances poussiéreuses
• Bloc chauffant : pour les environnements à basse température
• Poulie de renvoi intégrée : pour faciliter l’installation et l’orientation du câble
• Limitation de la vitesse du câble (VLSA) : sécurise la manipulation du câble à 1.5 m/s
• Trous pour l’évacuation d’eau : pour les environnements humides
