Les contrôleurs de pesage eNod4 sont conçus pour répondre aux besoins des procédés industriels automatisés. Ils offrent une solution complète pour le pesage, le dosage, le remplissage et le contrôle pondéral, adaptée aux environnements exigeants des secteurs agroalimentaire, minier, pharmaceutique et chimique. Leur architecture flexible et leur connectivité avancée permettent une intégration optimale dans les systèmes automatisés, tout en garantissant une précision et une fiabilité maximales.

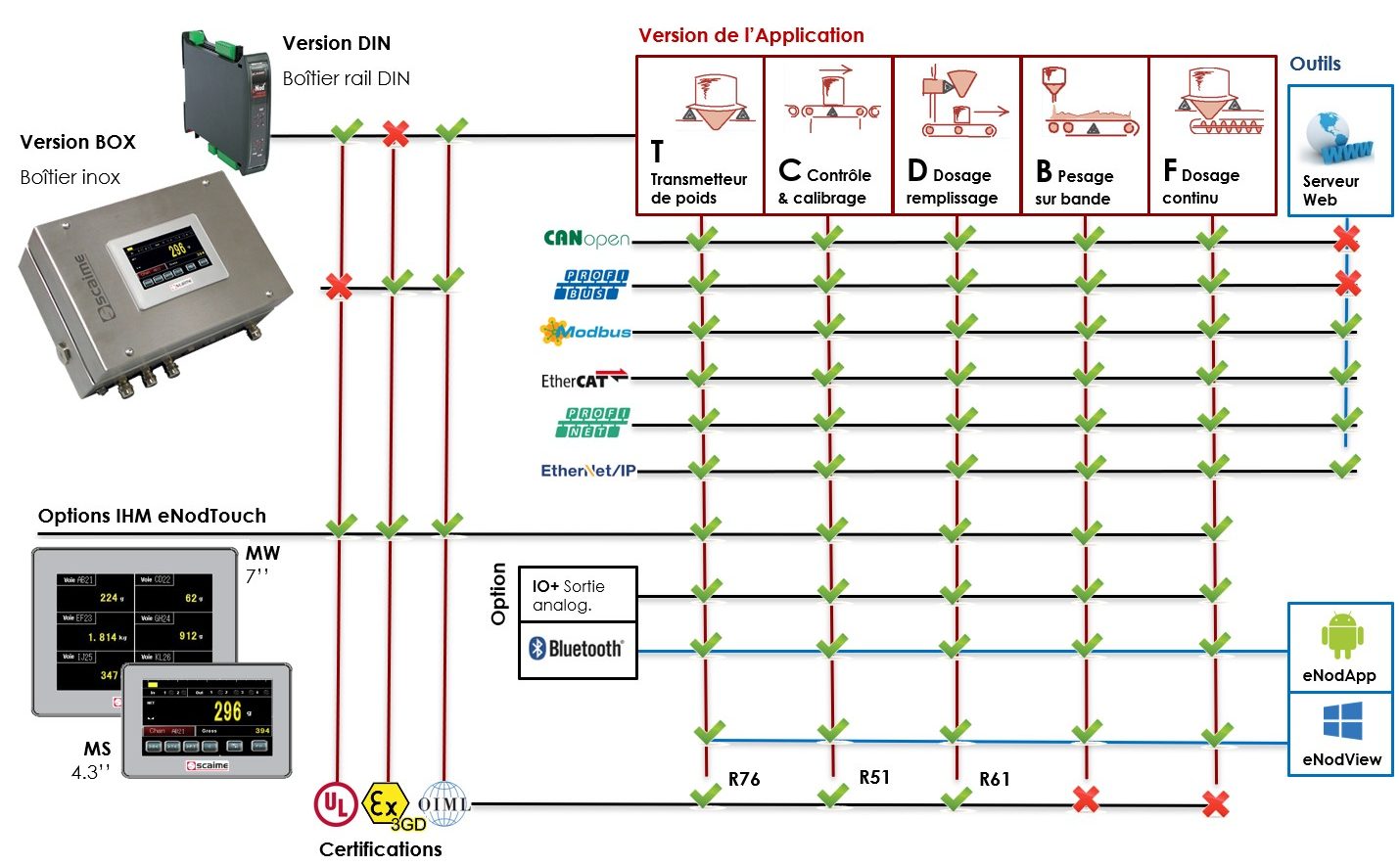

La gamme eNod4 se décline en plusieurs versions, chacune dédiée à des applications spécifiques :

• eNod4-T : Transmetteur de poids pour le pesage statique de 1 kg à 1000 t. Idéal pour le pesage de cuves, silos, trémies ou convoyeurs. Permet une transmission de mesures à haute précision et haute vitesse.
• eNod4-D : Solution de dosage et remplissage par batch. Gère des cycles de dosage mono ou multi-produits, avec une gestion avancée des débits et des séquences paramétrables. Adapté aux environnements perturbés et aux cadences élevées.
• eNod4-C : Contrôleur de poids et calibrage pour le pesage dynamique. Détecte et gère les éléments à contrôler, avec éjection automatique des produits hors tolérance. Idéal pour les lignes de production à haute cadence.
• eNod4-B : Pesage et dosage sur bande. Fonctionne en totalisateur ou doseur à bande, avec régulation PID pour un contrôle précis du débit et de la vitesse de bande.
• eNod4-F : Dosage continu par perte de poids. Permet un pilotage précis du débit et une gestion automatique des phases de dosage gravimétrique et de rechargement.

Caractéristiques techniques communes

• Connectivité flexible : Modbus, CANopen, Profibus, EtherNet/IP, EtherCAT. Communication simultanée avec IHM et API.
• Diagnostic et configuration rapide : Outils de configuration, surveillance et contrôle via logiciel PC (eNodView2) ou application mobile (eNodApp). Diagnostic de la chaîne de mesure sans réétalonnage.
• Mise en œuvre simple : Interfaces Homme-Machine (IHM) tactiles eNodTouch pour une configuration et un contrôle intuitifs. Blocs fonction automate avec code source (librairie PLCLib eNod4).
• Applications fiables et performantes : Versions paramétrables pour décharger l’automate et optimiser les performances.
• Certifications : Conformité aux normes OIML R76, R51 et R61 pour une utilisation en métrologie légale.
• Traitement du signal : Conversion et filtrage numérique avancé pour atténuer les perturbations vibratoires. Fréquence d’échantillonnage jusqu’à 4 kHz et résolution 24 bits.
• Entrées/Sorties : 2 entrées TOR opto-isolées et 4 sorties TOR sur relais statiques en standard. Option IO+ pour des entrées/sorties supplémentaires et une sortie analogique 0-10V ou 4-20mA.
• Pré-étalonnage usine : Pré-étalonné à 500 000 d pour 2 mV/V, permettant un échange sans réétalonnage.

Formats disponibles

• Version DIN : Boîtier vertical pour montage sur rail DIN, idéal pour une intégration en armoire.
• Version BOX : Boîtier inox IP65, robuste et adapté aux environnements industriels difficiles. Option alimentation 110-220VAC et carte de raccordement JB4 pour 4 capteurs de pesage.

Applications

Les contrôleurs de pesage eNod4 couvrent une large gamme d’applications industrielles :

• Agroalimentaire : Dosage de produits alimentaires, remplissage de pots, contrôle pondéral de fûts, calibrage de fruits ou huîtres.
• Mines, Métaux et Matériaux : Pesage de convoyeurs, surveillance de niveau de cuves, dosage de minerais.
• Chimie et Pharmacie : Mélange de produits chimiques, dosage précis de composants, contrôle de poids en ligne.
• Traitement des déchets : Pesage et tri de déchets, gestion des flux de matières.
• Emballage et Conditionnement : Remplissage de récipients, contrôle de poids en fin de ligne, étiquetage pondéral.

Exemples d’applications concrètes

• Remplisseuse simple : Machine de remplissage de pots d’épices contrôlée par eNod4 et eNodTouch, sans utilisation d’automate.
• Remplisseuse rotative multi-tête : Machine rotative pour le remplissage de sauce, avec contrôle précis du processus par eNod4-D.
• Dosage multi-produits : Mélange de 3 ou 4 produits pour la fabrication de confiseries ou de plastique, avec gestion des recettes par automate et contrôle du dosage par eNod4-D.
• Contrôle pondéral de fûts : Contrôle en bout de ligne avec éjection automatique des conteneurs incomplets, cadence jusqu’à 120 récipients/min.
• Pesage sur bande : Totalisation du poids et régulation du débit pour les transporteurs courts ou longs, avec gestion des alarmes (débit min/max, vitesse de bande).
• Dosage continu : Mélange en continu de produits avec régulation de débit et gestion automatique des phases de rechargement.

Accessoires compatibles

• IHM eNodTouch : Interface tactile couleur (4,3″ ou 7″) pour la configuration, le contrôle et l’affichage des données de pesage. Compatible avec toutes les versions eNod4.
• Logiciel eNodView2 : Outil de visualisation, analyse et configuration des contrôleurs eNod4. Permet l’acquisition de mesures, l’analyse fréquentielle (FFT) et la simulation des filtres.
• Application mobile eNodApp : Pilotage à distance des contrôleurs eNod4 via Bluetooth. Visualisation des données, exécution des fonctions de pesage et étalonnage.
• Serveur Web intégré : Disponible sur les versions Ethernet pour la visualisation et la configuration à distance.
• Carte option Bluetooth 4.2 : Pour une connexion sans fil sécurisée avec les appareils mobiles.
• Carte de raccordement JB4 : Permet le raccordement de 4 capteurs de pesage supplémentaires pour la version BOX.
• Librairie PLCLib eNod4 : Blocs fonction pour une intégration simplifiée dans les automates.

Partenariat Schneider Electric

Les contrôleurs de pesage eNod4 sont validés pour une intégration optimale avec les architectures d’automatisme Schneider Electric. Membre du programme CAPP (Collaborative Automation Partner Program) depuis 2008, cette gamme est compatible avec les solutions M238/M258, M340 et M580, via les protocoles CANopen, Profibus et Ethernet.
