Mesure et affichage

• Conversion analogique-numérique Sigma-Delta sur 16 bits.
• Cadence de conversion : 20 mesures par seconde.
• Rafraîchissement de l’affichage : 50 ms.
• Coefficient de température : 100 ppm/°C.
• Temps de chauffe nécessaire pour atteindre la précision spécifiée : 5 minutes.
• Filtre passe-bas configurable, avec fréquence de coupure de 7,3 Hz à 0,2 Hz.
• Pente du filtre : -20 dB par décade.
• Mise à l’échelle linéaire croissante ou décroissante sur deux points.

Entrées process, potentiomètre et résistance

• Entrée ±10 V : résolution 1 mV et précision ±(0,1 % de la lecture + 6 mV).
• Entrée ±200 V : résolution 20 mV et précision ±(0,1 % de la lecture + 0,1 V).
• Entrée ±20 mA : résolution 2 µA et précision ±(0,1 % de la lecture + 15 µA).
• Potentiomètre de 100 Ω à 100 kΩ : résolution 0,01 % de la pleine échelle et précision ±(0,1 % de la lecture + 0,05 % de la pleine échelle).
• Résistance 999,9 Ω : résolution 0,1 Ω et précision ±(0,1 % de la lecture + 0,7 Ω).
• Résistance 9999 Ω : résolution 1 Ω et précision ±(0,1 % de la lecture + 6 Ω).
• Résistance 50,00 kΩ : résolution 10 Ω et précision ±(0,1 % de la lecture + 35 Ω).
• Excitation transducteur documentée : 24 V DC ±3 V, 30 mA.

Entrées température

• Sonde Pt100 en raccordement 3 fils et sonde Pt1000 en raccordement 2 fils, avec linéarisation IEC 60751.
• Thermocouples J, K, T et N conformes à la courbe de linéarisation IEC 60584-1.
• Thermocouple J : de -150 °C à +1100 °C.
• Thermocouple K : de -150 °C à +1200 °C.
• Thermocouple T : de -150 °C à +400 °C.
• Thermocouple N : de -150 °C à +1300 °C.
• Résolution sélectionnable : 0,1 °C, 1 °C, 0,1 °F ou 1 °F.
• Compensation de jonction froide des thermocouples : de -10 °C à +60 °C.
• Décalage d’affichage programmable pour compenser une différence connue entre la température mesurée et la température réelle.

Configuration et fonctions

• Programmation locale à l’aide de trois touches en face avant.
• Mise à l’échelle manuelle à partir des valeurs théoriques du transducteur.
• Mode d’apprentissage à partir de deux niveaux réels du signal d’entrée.
• Pour l’entrée potentiomètre, mise à l’échelle uniquement par apprentissage.
• Pour l’entrée résistance, choix entre une échelle utilisateur et une échelle fixe calibrée.
• Mémorisation des valeurs maximale et minimale, conservées après coupure de l’alimentation.
• Verrouillage total ou partiel de la configuration avec code d’accès.

Sortie de contrôle 2RE en option

• Carte optionnelle séparée avec deux relais SPDT indépendants.
• Courant maximal de commutation sur charge résistive : 8 A.
• Capacité de coupure : 8 A sous 250 V AC ou 24 V DC.
• Puissance maximale de commutation : 2000 VA ou 192 W.
• Modes d’activation haut et bas pour chaque seuil.
• Temporisation réglable de 0 à 99,9 s.
• Hystérésis asymétrique programmable de 0 à 9999 points d’affichage.

Alimentation et conditions d’utilisation

• Alimentation : de 20 à 265 V AC, 50/60 Hz, ou de 11 à 265 V DC.
• Consommation : 3 W.
• Fusible recommandé : F 1 A / 250 V, non inclus.
• Température de fonctionnement : de -10 °C à +60 °C.
• Température de stockage : de -25 °C à +85 °C.
• Humidité relative non condensée : moins de 95 % à 40 °C.
• Altitude maximale : 2000 m.
• Étanchéité de la face avant : IP65.

Dimensions et montage

• Format de panneau : 96 × 48 × 60 mm.
• Découpe du panneau : 92 × 45 mm.
• Poids : 150 g.
• Boîtier en polycarbonate conforme UL 94 V-0.
• Montage en panneau avec joint d’étanchéité et deux clips de fixation fournis.
• Borniers débrochables, pinces d’insertion des fils et quatre jeux d’étiquettes d’unités fournis.

Applications

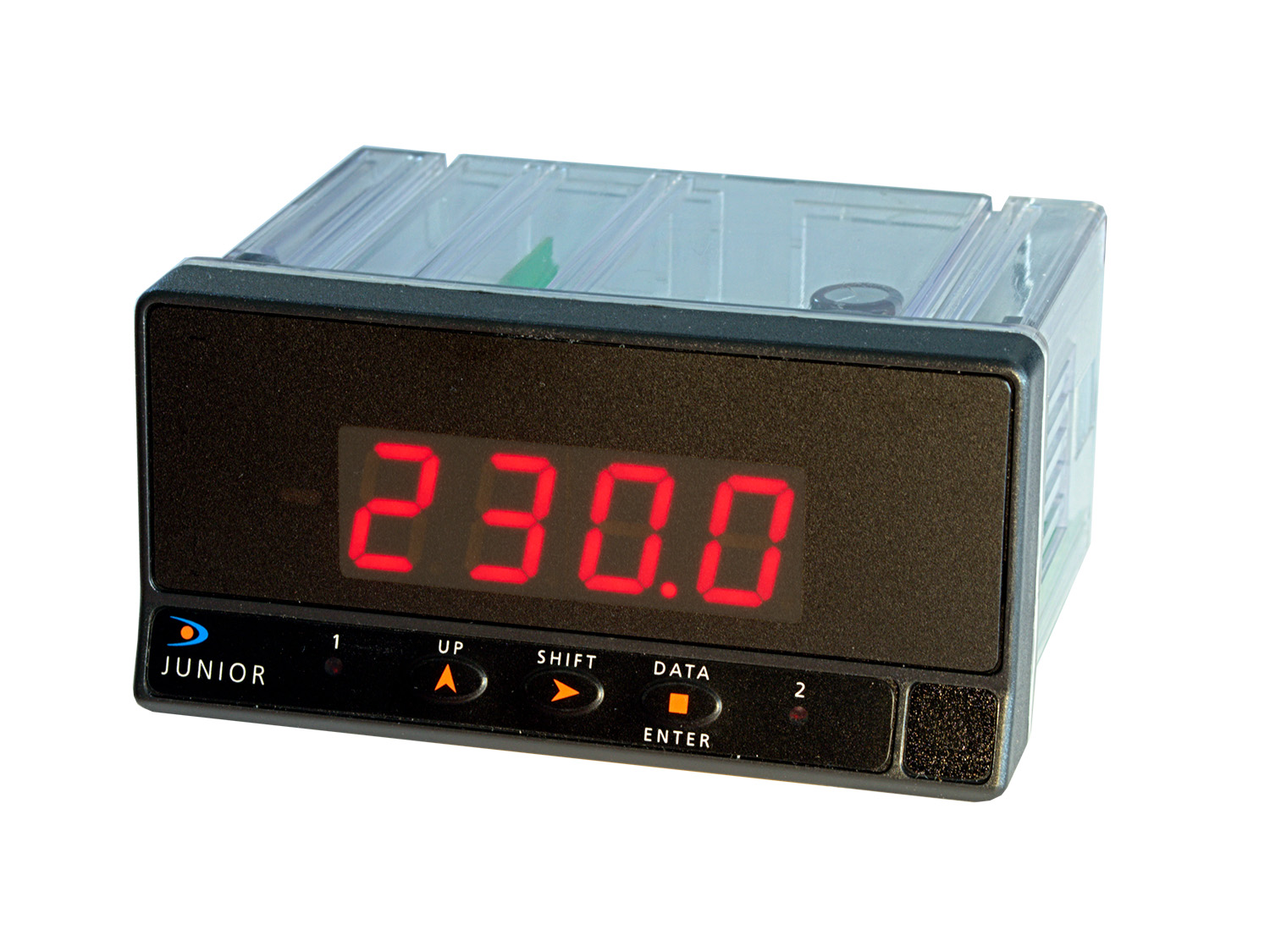

Le JUNIOR-P convient aux applications industrielles nécessitant un affichage local simple et configurable à partir de plusieurs familles de signaux.

• Affichage d’un signal de transmetteur en 0-10 V, 0-20 mA ou 4-20 mA.
• Mesure issue d’une dynamo tachymétrique avec l’entrée ±200 V.
• Surveillance de température avec une sonde Pt100, Pt1000 ou un thermocouple.
• Indication de position ou de déplacement à partir d’un potentiomètre.
• Mesure et affichage d’une résistance jusqu’à 50 kΩ.
• Déclenchement d’alarmes ou d’actions tout ou rien avec l’option 2RE.

Accessoires compatibles

• Carte de sortie 2RE : deux relais SPDT 8 A indépendants, avec connecteurs arrière dédiés.
